一、结构特点

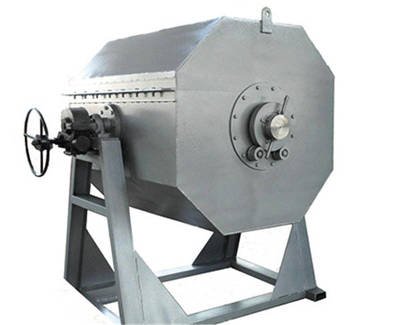

滚筒炉主要由滚筒、炉壳、炉衬、炉架、滚筒驱动装置、滴液系统及供水、气管路系统、控温系统等组成。
滚筒:是一个八角形的炉罐,用耐高温不锈钢板(如Cr20Ni25)折弯焊接而成,由前、后托轮支承,后端相对炉壳固定,前端在热胀时可自由伸长,滴液从后端通入,前端排出废气并点烧封,排气口有调节盖帽可调节滚筒内的压力。
炉壳:分上壳体和下壳体,均由角钢和钢板焊成,便于滚筒的放入和取出。
炉衬:由各种耐火砖砌成。
炉架:主要用槽钢焊接成型,用来支承炉体。
加热元件:由铁铬铝合金(0Cr25Al5)丝绕制成螺旋状安置在炉膛的二侧和炉底的搁砖上。
控温系统:一般采用位式控制,也可采用PID过零触发可控硅、智能表控温,前者价格经济,后者控温精度高,可达±2℃。
二、应用领域
热处理行业:主要用于链条、标准件、轴承、五金等行业,适合用于轴类、滚子、球类、空心销等小型零件的气体渗碳、碳氮共渗、调质、回火等热处理。
锂电池材料行业:可应用于锂电池粉末烧结、催化剂等,具有能耗低、烧成周期短、炉温均匀度好、劳动强度低等优点。
干燥行业:可用于干燥各类矿石(如铁矿、铜矿、锰矿等)、矿渣、化工原料(如碳酸钙、硫酸钡、膨润土等)、化工产品(如化肥、农药等)、水泥原料(如石灰石、黏土等)、建筑骨料(如沙子、石子等)、建筑材料(如石膏板、砖块等)、粮食作物(如小麦、玉米、水稻等)、饲料原料(如玉米秸秆、豆粕、鱼粉等)、城市污水处理厂产生的污泥、工业生产过程中产生的废渣(如煤矸石、粉煤灰等)以及一些特殊的物料(如热敏性物料、高粘性物料等)。
三、技术参数示例
以下以RG系列滚筒炉为例,展示部分技术参数:
|型号|额定功率(kW)|额定温度(℃)|额定电压|相数|加热元件接法|空炉升温时间(h)|空载损耗功率(kW)|最大装炉量(kg)|炉膛尺寸(直径×深度,mm)|外形尺寸(长×宽×高,mm)|质量(t)|
| - | - | - | - | - | - | - | - | - | - | - |
|RG - 30 - 9Q|30|950|380V、3相、50Hz|3|Y|≤2.5|≤7|50|ø390×700|2050×2450×2000|2.4|
|RG - 45 - 9Q|45|950|380V、3相、50Hz|3|YY|≤2.5|≤10|100|ø520×680|2180×2100×2000|2.5|
|RG - 60 - 9Q|60|950|380V、3相、50Hz|3|YY|≤2.5|≤14|150|ø600×900|2346×2205×2473|3.6|
|RG - 90 - 9Q|90|950|380V、3相、50Hz|3|Y|≤3.0|≤20|250|ø800×850|2900×2950×2590|4.5|
